Оборудование для охраны, контроля и управления удаленными объектами по каналам сотовой связи стандарта GSM
Программно-аппаратный комплекс речевого оповещения удаленных объектов.
Комплекс состоит из объектового оборудования и оборудования для диспетчерских центров.
Объектовое оборудование.
Объектовое оборудование состоит из:
• GSM контроллер (влаго-пылезащищенный корпус IP65, с резервным аккумулятором 7а/ч) и встроенным модулем речевых сообщений с 16 выходами для подключения громкоговорителей (или усилителей на дополнительных точках оповещения).
Комплекс состоит из объектового оборудования и оборудования для диспетчерских центров.
Объектовое оборудование.
Объектовое оборудование состоит из:
• GSM контроллер (влаго-пылезащищенный корпус IP65, с резервным аккумулятором 7а/ч) и встроенным модулем речевых сообщений с 16 выходами для подключения громкоговорителей (или усилителей на дополнительных точках оповещения).
• Выносная GSM антенна (в населенных пунктах с низким уровнем GSM сигнала используется направленная GSM антенна или антенна с усилителем GSM сигнала);
• НЧ усилитель (влаго-пылезащищенный корпус IP65, с резервным аккумулятором 7а/ч).; устанавливаются как дополнительные точки оповещения на удалении от GSM контроллера до 2000 м. и соединяются с контроллером двухпроводной линией.
• Рупорный уличный громкоговоритель. Громкоговорители для улиц позволяют создавать системы оповещения на больших площадях, как открытых, так и закрытых.
Контроллер имеет возможность включать воспроизведение любого из 3-х ранее записанных в память речевых сообщений, длительностью до 10 сек, каждое и проигрывать их циклически от 2мин. до 4 часов.
Включение того или другого речевого сообщения происходит по SMS команде отправленной с диспетчерского центра. Отчет о выполнении команды включения оповещения контроллер пришлет на диспетчерский центр.
Так же контроллер имеет возможность отправки сообщений на диспетчерский центр об отключении сети 220 Вольт, восстановлении 220В., отрыве оборудования от стены или столба крепления, о разряде резервного аккумулятора и еще от 2-х других датчиков (по потребностям), а так же о температуре.
Так же существует возможность дозвона с диспетчерского центра на данный GSM контроллер и ведение голосового оповещения режиме on-line.
• Рупорный уличный громкоговоритель. Громкоговорители для улиц позволяют создавать системы оповещения на больших площадях, как открытых, так и закрытых.
Контроллер имеет возможность включать воспроизведение любого из 3-х ранее записанных в память речевых сообщений, длительностью до 10 сек, каждое и проигрывать их циклически от 2мин. до 4 часов.
Включение того или другого речевого сообщения происходит по SMS команде отправленной с диспетчерского центра. Отчет о выполнении команды включения оповещения контроллер пришлет на диспетчерский центр.
Так же контроллер имеет возможность отправки сообщений на диспетчерский центр об отключении сети 220 Вольт, восстановлении 220В., отрыве оборудования от стены или столба крепления, о разряде резервного аккумулятора и еще от 2-х других датчиков (по потребностям), а так же о температуре.
Так же существует возможность дозвона с диспетчерского центра на данный GSM контроллер и ведение голосового оповещения режиме on-line.

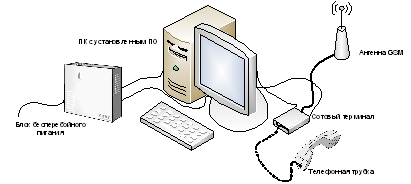

Оборудование для диспетчерского центра.
Оборудование для диспетчерского центра состоит из:
• ПК с установленным на нем специальным ПО
• Сотовый терминал Siemens-MC55, с блоком питания, GSM антенной и телефонной трубкой.
• Блок бесперебойного питания с резервным АКБ.
Оборудование для диспетчерского центра состоит из:
• ПК с установленным на нем специальным ПО
• Сотовый терминал Siemens-MC55, с блоком питания, GSM антенной и телефонной трубкой.
• Блок бесперебойного питания с резервным АКБ.

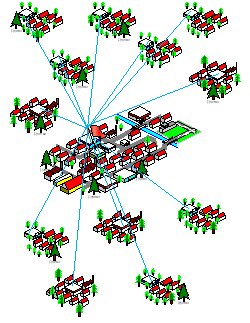

Схема построения системы.
Оборудование для диспетчерского центра размещается в областном или районном
подразделении МЧС.
Объектовое оборудование размещается в удаленных населенных пунктах, контроль
за которыми, возложен на подразделение областного или районного отдела МЧС.
Связь и управление в экстренных ситуациях с Удаленными объектами осуществляется по
каналам сотовой связи стандарта GSM.
Оборудование для диспетчерского центра размещается в областном или районном
подразделении МЧС.
Объектовое оборудование размещается в удаленных населенных пунктах, контроль
за которыми, возложен на подразделение областного или районного отдела МЧС.
Связь и управление в экстренных ситуациях с Удаленными объектами осуществляется по
каналам сотовой связи стандарта GSM.
Построение системы в населенных пунктах может осуществляться несколькими способами:
1. GSM контроллер устанавливается на столбе уличного освещения или линии электроснабжения и запитывается от линии 220 Вольт. Усилитель
НЧ и рупорный громкоговоритель устанавливаются аналогично. Количество усилителей НЧ и рупорных громкоговорителей зависит от площади и протяженности населенного пункта. Соединение контроллера GSM с усилителями производится двухжильным кабелем. Максимальная длина от контроллера до усилителя не должна превышать 2000 метров.

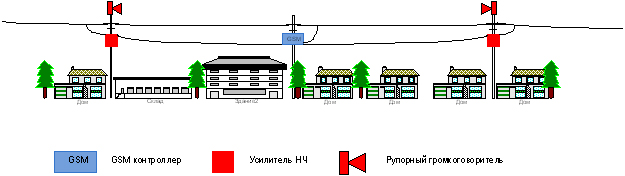

Способ размещения оборудования на столбах.
2. GSM контроллер устанавливается в помещении охраняемого здания (подразделение Сбербанка, магазин, отделение почты и т.п.) расположенного в населенном пункте и запитывается от сети 220 Вольт. Усилители НЧ и рупорные громкоговорители могут располагаться как и в предыдущем варианте на столбах освещения или электропередач, а так же возможно размещение на крышах частных домов или общественных зданиях и постройках. Соединение контроллера GSM с усилителями производится кабелем.

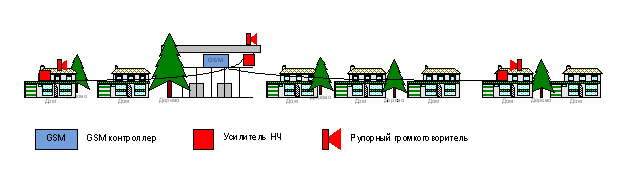

Способ размещения оборудования в помещениях.

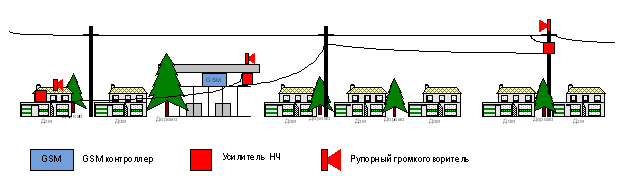

Способ размещения оборудования в помещениях и на столбах.
На диспетчерском центре устанавливается ПК с подключенным через СОМ-порт сотовым терминалом, с помощью которого, осуществляется прием и передача сообщений управления.
Программное обеспечение для работы с удаленными объектами.
Интерфейс программы прост и интуитивно понятен.
Доступ к редактированию возможен после введения пароля доступа.
Оперативный дежурный имеет право только на подачу команд на включение сигналов оповещения и проведение теста на работоспособность удаленных контроллеров.
При приеме-сдаче дежурства отображается работоспособность каждого удаленного контроллера и в случае получения аварийного сообщения, оперативный дежурный обязан доложить по команде о сложившейся обстановке и направить ремонтную бригаду для устранения неисправности.
В программе, удаленные объекты (населенные пункты), разделены по географическому расположению.
Оператор имеет возможность выбрать одновременно все объекты находящиеся под контролем или отдельно расположенные по географическому расположению, а так же любой населенный пункт из географической группы.
Доступ к редактированию возможен после введения пароля доступа.
Оперативный дежурный имеет право только на подачу команд на включение сигналов оповещения и проведение теста на работоспособность удаленных контроллеров.
При приеме-сдаче дежурства отображается работоспособность каждого удаленного контроллера и в случае получения аварийного сообщения, оперативный дежурный обязан доложить по команде о сложившейся обстановке и направить ремонтную бригаду для устранения неисправности.
В программе, удаленные объекты (населенные пункты), разделены по географическому расположению.
Оператор имеет возможность выбрать одновременно все объекты находящиеся под контролем или отдельно расположенные по географическому расположению, а так же любой населенный пункт из географической группы.
GSM контроллер, с блоком питания, резервным аккумулятором и речевым модулем в влаго-пылезащищенном корпусе IP-56
